Um condicionador unificado de Qualidade da Energia (Unified Power Quality Conditioner UPQC) resulta da operação combinada de um condicionador ativo do tipo série com um condicionador ativo do tipo paralelo. Este tipo de condicionador permite combinar num único equipamento as características de compensação de corrente de um filtro ativo paralelo e as características de compensação de tensão de um filtro ativo série, permitindo assim, mitigar muitos dos problemas de Qualidade da Energia presentes nos sistemas elétricos, nomeadamente:

• Compensar as harmónicas da tensão de alimentação;
• Compensar os desequilíbrios da tensão de alimentação;
• Compensar cavas da tensão de alimentação;
• Compensar sobretensões à frequência industrial da tensão de alimentação;
• Compensar as harmónicas de corrente;
• Compensar os desequilíbrios de corrente;
• Eliminar a corrente de neutro;
• Corrigir o fator de potência.

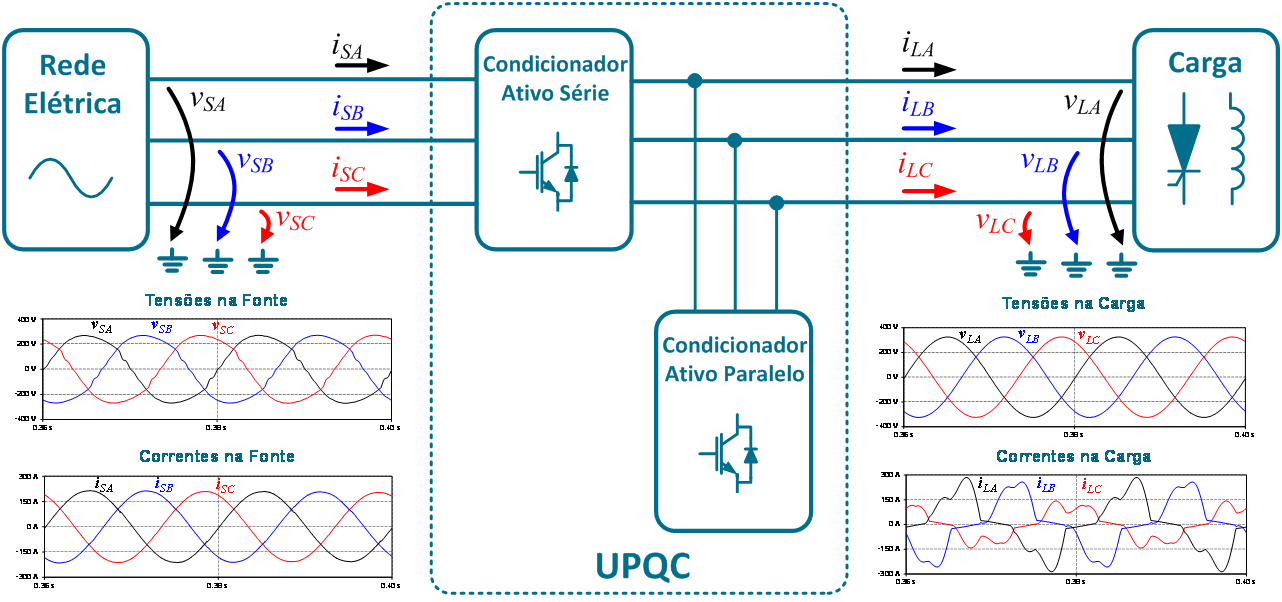

Existem diversas topologias de UPQC, a mais comum consiste em dois inversores trifásicos que partilham o mesmo barramento CC, composto por um condensador. Um dos inversores é ligado em paralelo com a rede por intermédio de indutâncias de acoplamento, o outro inversor é ligado em série com a rede com recurso a transformadores de isolamento. Na figura apresenta-se o diagrama de blocos e as formas de onda características das tensões e das correntes na fonte e na carga do UPQC.

Apesar de usualmente o UPQC utilizar apenas condensadores no barramento CC, com uma teoria de controlo apropriada, é possível compensar subtensões de tensão e sobretensões à frequência industrial em regime permanente. Para compensar cavas é necessário que o condicionador paralelo absorva da rede elétrica a potência ativa injetada pelo condicionador série, mantendo o barramento CC carregado. Para compensar sobretensões, o condicionador série absorve potência ativa que deverá ser devolvida à rede pelo condicionador ativo paralelo.

No âmbito do desenvolvimento de tecnologias para UPQC, o GEPE foi responsável pelo projeto de investigação UPQC-IM-REI – Condicionador Unificado para Qualidade de Energia com Monitorização Integrada e Interface para Energias Renováveis. Para mais informações sobre este projeto consulte: UPQC-IM-REI
